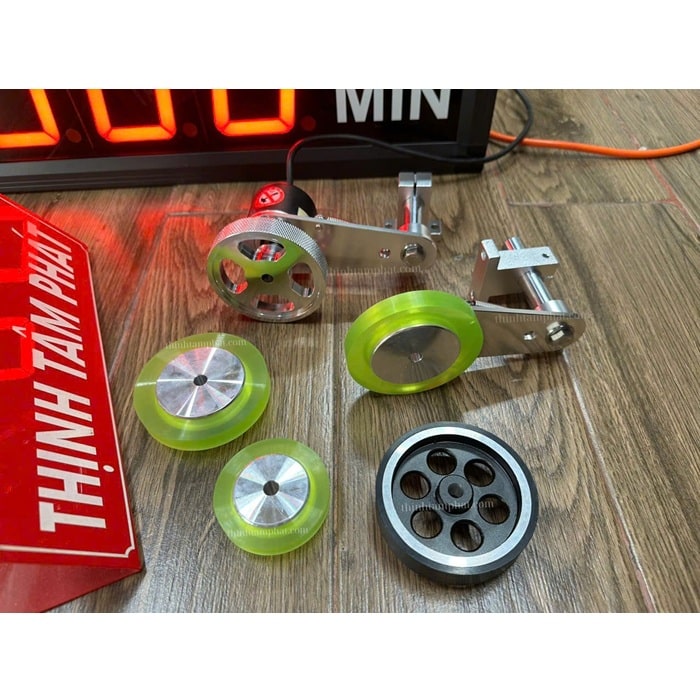

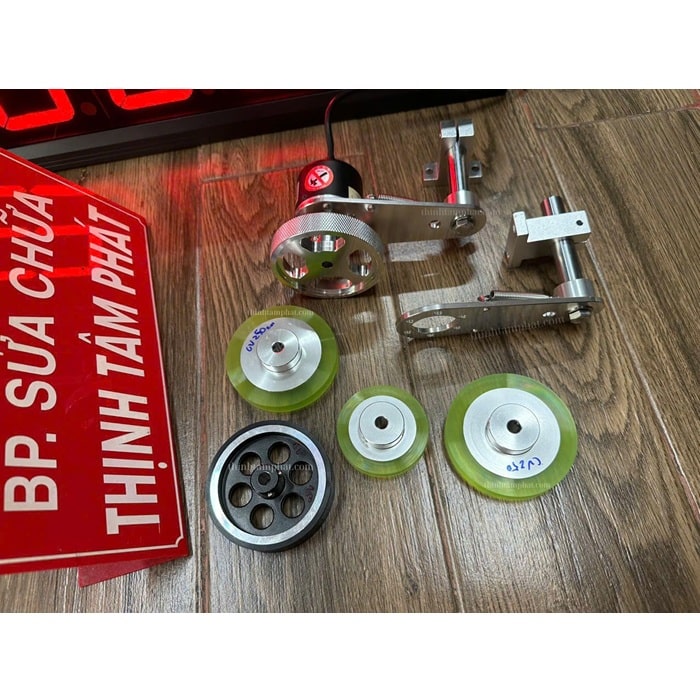

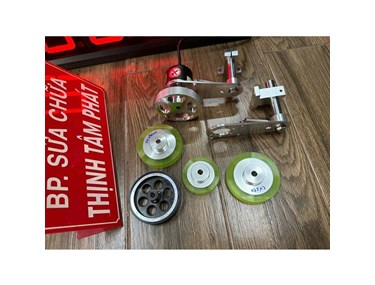

Bánh xe encoder và giá đỡ encoder

Bánh xe Encoder và giá đỡ Encoder được sử dụng rộng rãi trong việc đo lường tốc độ, khoảng cách và chiều dài trong các hệ thống tự động hóa, robot, dây chuyền sản xuất và các ứng dụng công nghiệp.

TTPScada chuyên cung cấp các loại bánh xe encoder và giá đỡ encoder với đa dạng kích thước và chủng loại, có thể kết hợp hiển thị số liệu lên bảng led điện tử một cách đẹp mắt, trực quan sinh động, hỗ trợ việc giám sát sản xuất rất hiệu quả.

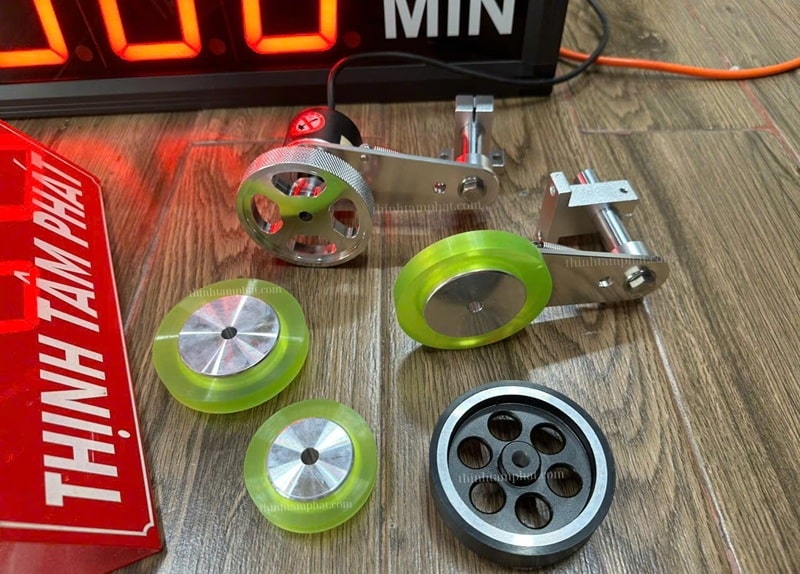

Đặc điểm bánh xe Encoder cao su trục kim loại:

• Được làm bằng nhôm và cao su tăng độ bám, không dễ mòn.
• Màu sắc: Đen
• Lỗ khóa vít (chốt) ở giữa dùng để cố định bánh xe vào trục motor encoder.
• Trục kim loại ở giữa dùng gắn với động cơ DC hoặc motor encoder, truyền chuyển động quay.
• Thường được dùng để đo tốc độ, đo quãng đường, đo chiều dài...
• Khi kết hợp với cảm biến encoder (quang học hoặc từ), bánh xe sẽ cung cấp tín hiệu để đo vận tốc và quãng đường di chuyển.
• Khối lượng tải vào khoảng 100kg.
• Hiệu suất bền bỉ và lâu dài.
• Dễ dàng lắp vào các loại motor phổ biến qua trục trung tâm.
• Ứng dụng đo tốc độ bằng encoder, đo chiều dài bằng encoder, đo khoảng cách bằng encoder...
• Ứng dụng vào băng tải mini hoặc hệ thống cấp liệu, Robot di động, xe tự hành, máy móc tự động hóa nhỏ (băng tải mini, tay máy di động...)

Đặc điểm bánh xe Encoder Silicon trục kim loại:

• Chất liệu: silicon và kim loại
• Bánh xe Encoder silicon (màu xanh lá) tăng độ ma sát với mặt đất, giúp lăn chính xác và không trượt.
• Lỗ khóa vít (chốt) ở giữa dùng để cố định bánh xe vào trục motor encoder.
• Trục kim loại ở giữa dùng gắn với động cơ DC hoặc motor encoder, truyền chuyển động quay.
• Độ bám cao, chống trượt, chống mài mòn.
• Bề mặt phẳng mịn, không rãnh, không làm hỏng bề mặt sản phẩm mỏng và nhạy.
• Màu sáng giúp dễ quan sát vết bẩn hoặc mòn.
• Bền với môi trường, chịu được tác động không bị oxi hóa, biến tính chống cháy.
• Khả năng cách điện, chống nóng.
• Nhẹ, chịu lực, có khả năng co giãn, chống va đập cao.
• Màu sắc: xanh và bạc
• Lắp đặt và thay thế nhanh chóng, dễ dàng.
• Ứng dụng đo tốc độ bằng encoder, đo chiều dài bằng encoder, đo khoảng cách bằng encoder...
• Ứng dụng thích hợp: Đo chiều dài, khoảng cách, tốc độ tuyến tính... trên băng tải, màng nhựa, phim nhựa, giấy, vải, tôn lá…

Thành phần và chức năng, đặc điểm của Encoder kim loại và trục kim loại:

• Bánh xe Encoder kim loại có độ chính xác cao với bề mặt nhám có rãnh để tăng độ bền và độ chính xác.
• Chất liệu nhôm nhẹ, giảm khối lượng khi quay, cho phép vận hành tốc độ cao (lên đến hơn 10.000 vòng/phút) với tổn thất năng lượng tối thiểu.
• Trục kim loại ở giữa dùng gắn với động cơ DC hoặc motor encoder, truyền chuyển động quay.
• Lỗ khóa vít (chốt) ở giữa dùng để cố định bánh xe vào trục motor encoder.
• Bánh xe Encoder kim loại có nhiều chu vi, đường kính, lỗ trục và kiểu đường rãnh hoặc mặt nhám khác nhau để khách hàng lựa chọn
• Chống ăn mòn, lý tưởng cho thiết bị tốc độ cao hoặc thủ công.
• Khả năng chịu nhiệt: Hoạt động trong phạm vi từ -40°C đến +80°C.
• Hiệu suất đáng tin cậy và ổn định: Được chế tạo bằng vật liệu bền bỉ và các linh kiện bên trong chắc chắn, bánh xe encoder kim loại mang lại hiệu suất ổn định trong thời gian dài.
• Quán tính thấp và tốc độ cao: (lên đến 3000 vòng/phút) cho phép quay nhanh, nhạy trong các hệ thống tự động hóa.
• Dễ dàng lắp đặt và bảo trì: Được thiết kế thân thiện với người dùng, bánh xe mã hóa thường có cơ chế lắp đặt đơn giản, giảm thời gian thiết lập.
• Ứng dụng đo tốc độ bằng encoder, đo chiều dài bằng encoder, đo khoảng cách bằng encoder...
• Ứng dụng cho máy cắt tôn, nhôm, thanh gỗ, ống nhựa cứng, bìa carton.... Đo tốc độ băng tải trong cơ khí, gỗ, cao su, logistics (con lăn thép/cao su).

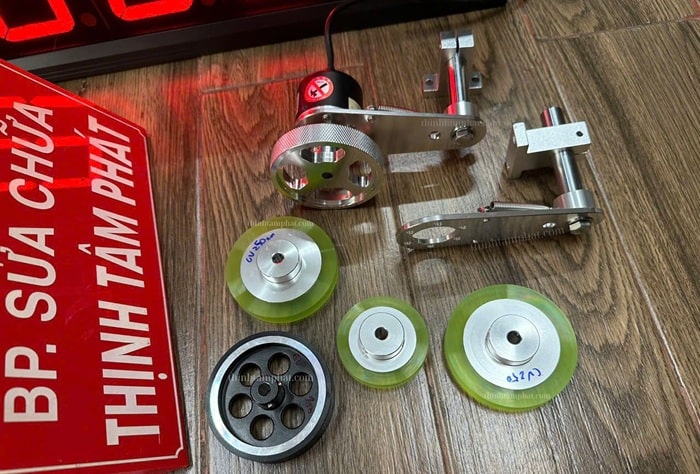

Giá đỡ encoder

• Giá đỡ encoder có chức năng cố định encoder và bánh xe lên vị trí cần thiết, đảm bảo độ ép và tiếp xúc ổn định.
• Cố định encoder bằng giá đỡ: Encoder được gắn vào giá đỡ bằng vít hoặc bulông.
• Đồ gá có cơ cấu linh hoạt (có lò xo hoặc bản lề xoay) giúp:
• Giữ bánh xe encoder tiếp xúc đều và ổn định với bề mặt di chuyển.
• Chống rung, chống trượt, duy trì áp lực tiếp xúc phù hợp.
• Có nhiều loại nhiều kiểu giá đỡ encoder, tùy vào nhu cầu sử dụng và lắp đặt bánh xe encoder mà lựa chọn kiểu giá đỡ phù hợp

Cách hoạt động của bánh xe encoder khi kết hợp với encoder:

Khi bánh xe quay, trục gắn liền với encoder cũng quay theo, tạo ra các xung tín hiệu tương ứng với số vòng quay. Vi điều khiển đếm các xung này để tính toán quãng đường di chuyển và tốc độ của bánh xe, từ đó xác định vị trí và điều khiển chuyển động chính xác.

Một số cách lắp đặt Encoder:
Cách lắp đặt Encoder lên băng tải, băng chuyền...
