Hệ thống cảnh báo sự cố chuyền may

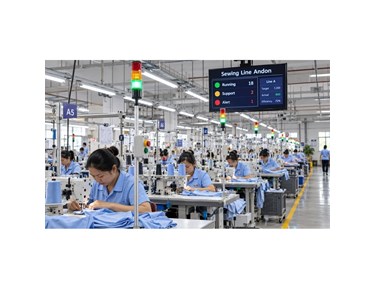

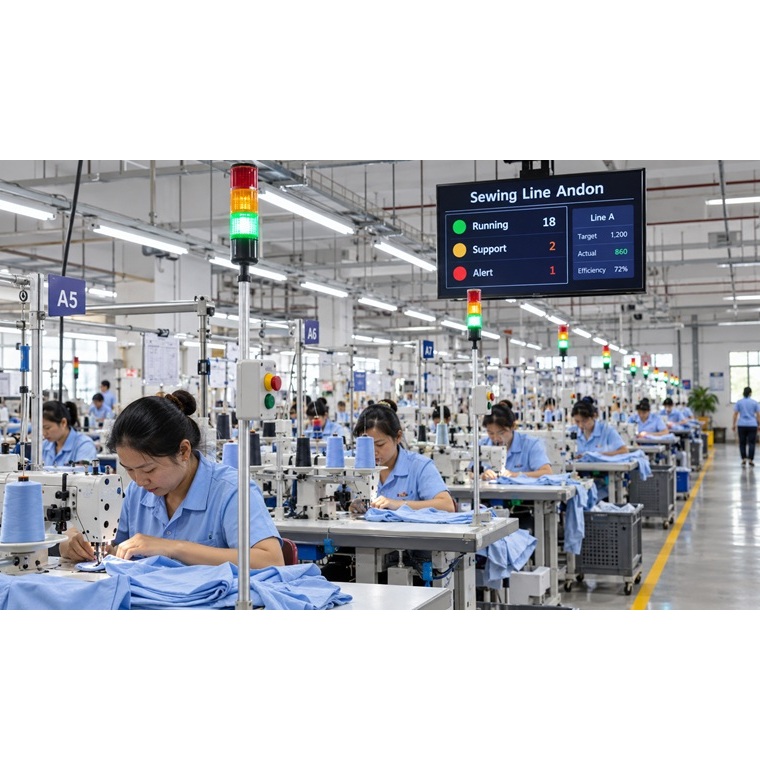

Trong nhà máy may, chỉ một điểm thiếu nguyên phụ liệu, sự cố máy hoặc lỗi chất lượng cũng có thể làm gián đoạn nhịp sản xuất nếu thông tin không được chuyển đến đúng người xử lý. Hệ thống cảnh báo sự cố chuyền may giúp công nhân phát yêu cầu ngay tại vị trí làm việc, đồng thời đưa trạng thái của nhiều công đoạn và nhiều chuyền lên màn hình quản lý tập trung.



Nút gọi tại công đoạn -> Đèn cảnh báo nhiều màu -> Gateway / mạng truyền thông -> Màn hình Andon



            HA 73

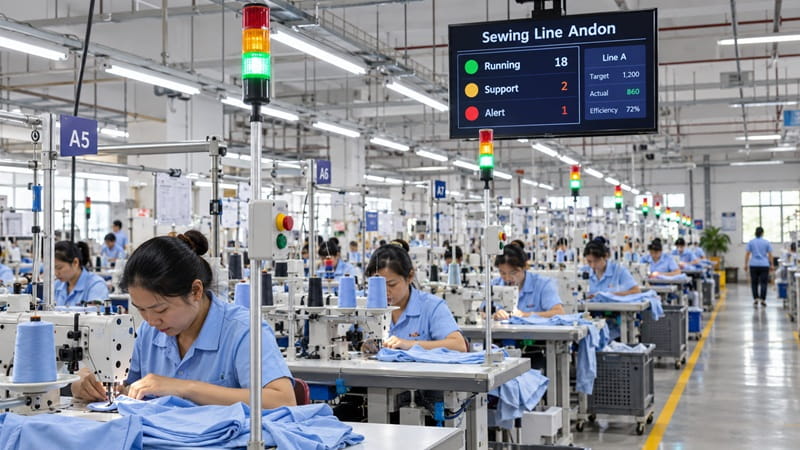

            Hệ thống giúp hiển thị nhanh trạng thái tại từng vị trí và toàn chuyền.



Hệ thống cảnh báo sự cố chuyền may hoạt động như thế nào?

Mỗi vị trí có thể lắp một hộp nút gọi. Khi phát sinh bất thường, công nhân nhấn nút tương ứng; tín hiệu được chuyển qua LoRa, Wi-Fi, Ethernet hoặc RS232/RS485 đến Gateway/bộ thu, sau đó đưa lên màn hình giám sát và thiết bị cảnh báo.

Luồng xử lý: Công nhân -> Hộp nút gọi -> Gateway/bộ thu -> Server/phần mềm -> Màn hình Andon và đèn cảnh báo.

- Thiếu nguyên phụ liệu

- Thiết bị hoặc máy may bất thường

- Bất thường chất lượng / gọi QC

- Gọi tổ trưởng, kỹ thuật hoặc bảo trì

- Hủy hoặc kết thúc yêu cầu sau khi xử lý



Giám sát nhiều chuyền trên một màn hình

Trạng thái từ nhiều khu vực có thể tập trung về cùng một màn hình. Cách tổ chức này phù hợp cho nhà máy may có nhiều chuyền, khu cấp nguyên liệu, khu QC, khu bảo trì và khu hoàn thiện. Người quản lý có thể quan sát nhanh vị trí nào đang gọi, loại sự cố và tình trạng hiện tại mà không cần đi kiểm tra từng khu vực.

            HA71

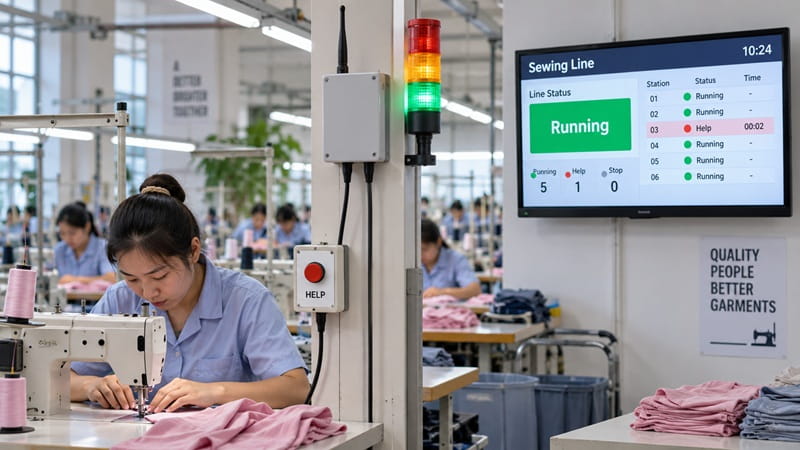

            Màn hình giám sát giúp theo dõi trạng thái của nhiều vị trí trên cùng giao diện.



Các thành phần chính của hệ thống

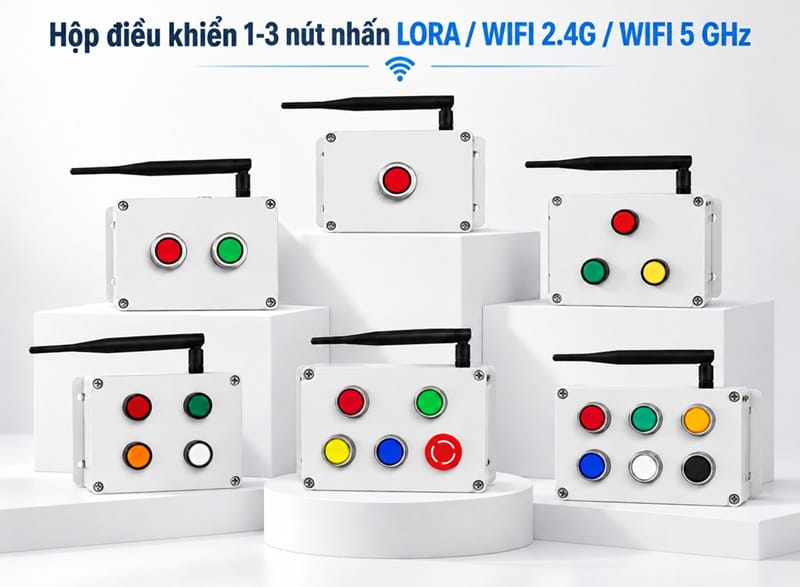

Hộp nút gọi 1-6 nút

Có nhiều phiên bản từ 1 đến 6 nút, nhiều giao thức kết nối truyền thông để lựa chọn.

Một cấu hình 4-6 nút có thể dùng cho các chức năng: thiếu vật liệu, thiết bị bất thường, bất thường chất lượng, gọi quản lý và hủy. Tên nút có thể tổ chức lại theo quy trình của từng nhà máy may.



Đèn tháp cảnh báo

Đèn tháp nhiều màu giúp nhận biết trạng thái từ xa.

Tùy phiên bản có thể chọn 1-4 tầng, có còi hoặc không còi, sáng liên tục hoặc nhấp nháy. Mỗi màu có thể được quy ước cho một nhóm trạng thái khác nhau.

* Dòng đèn: đèn tháp

* Nguồn sáng: LED

* Số tầng: 1–5 tầng tùy chọn

* Vật liệu chụp đèn: PC

* Vật liệu đế: Nylon

* Điện áp: DC12V–AC220V tùy phiên bản

* Chế độ: Có còi/không còi; sáng liên tục/nhấp nháy

* Còi trong: Khoảng 60 dB

* Tùy chọn còi ngoài: Khoảng 100 dB



Gateway và màn hình quản lý

Gateway tập trung tín hiệu từ các điểm gọi và chuyển dữ liệu về hệ thống trung tâm. Hệ thống có thể kết hợp Gateway LoRa, Gateway nút/đèn, Gateway hỗ trợ HTTP, switch mạng, server và màn hình Andon tùy cấu hình triển khai.



Các nhóm thiết bị có thể phối hợp thành một hệ thống Andon hoàn chỉnh cho chuyền may.



Thông số kỹ thuật hộp nút cảnh báo LoRa hai chiều

* Nguồn: 2 pin AA, DC 3 V

* Dòng phát RF điển hình: 115 mA @ 3,3 V

* Dòng thu tối đa: 10 mA @ 3,3 V

* Dòng nghỉ trung bình: 2,8 µA @ 3,3 V

* Dải tần: 398–510 MHz

* Điều chế: GFSK

* Khoảng cách kênh: 500 kHz

* Số kênh: 8 kênh

* Độ nhạy thu: -140 dBm @ 0,268 Kbps

* Công suất phát tối đa: 21,5 dBm

* Khoảng cách truyền: Khoảng 6.000 m ngoài trời, khu vực trống, không nhiễu. Trong nhà xưởng, khoảng cách thực tế phụ thuộc vật cản, kết cấu kim loại, nhiễu RF và cách bố trí anten.

* Chế độ truyền thông: Hai chiều

* Anten: Anten LoRa ngoài

* Cổng ngoài: microUSB - nạp chương trình và truyền thông serial

* Baud rate: 115200

* Giao thức: SUNPN và Modbus RTU

* Nhiệt độ làm việc: -40 đến 85 °C

* Độ ẩm làm việc: 5–95%, không ngưng tụ

* Vật liệu: Nhựa kỹ thuật ABS

* Kích thước: 110 x 85 x 30 mm

* Lắp đặt: Velcro hoặc bắt vít

Với mức tiêu thụ thấp, hai pin AA có thể sử dụng khoảng 1-2 năm trong điều kiện vận hành phù hợp. Thời gian thực tế phụ thuộc tần suất gọi, số lần truyền lại và chất lượng pin.



Lựa chọn kết nối phù hợp với nhà xưởng

- LoRa: phù hợp khi cần nhiều điểm gọi không dây và muốn giảm dây tín hiệu.

- Wi-Fi: phù hợp tại khu vực đã có hạ tầng Wi-Fi ổn định.

- Ethernet: phù hợp cho các điểm cố định cần kết nối có dây.

- RS232/RS485: phù hợp khi cần tích hợp với thiết bị công nghiệp hoặc hệ thống serial.

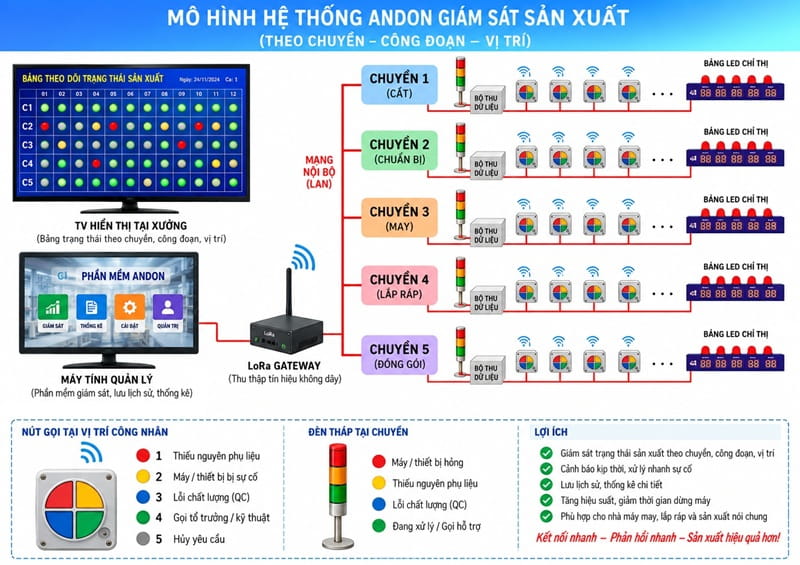

Ví dụ triển khai cho 5 chuyền may

Mỗi chuyền có thể bố trí nhiều hộp nút tại các công đoạn và một đèn tháp ở vị trí dễ quan sát. Các điểm gọi được gom về Gateway theo từng khu vực, sau đó đưa dữ liệu lên màn hình quản lý. Một Gateway có thể phục vụ nhiều điểm nếu số node, vùng phủ và khả năng xử lý đáp ứng yêu cầu.

- Chuyền 1-5: mỗi chuyền nhiều vị trí gọi

- Đèn tháp: đặt tại đầu chuyền hoặc vị trí dễ quan sát

- Gateway: bố trí theo vùng phủ và số node

- Màn hình: hiển thị tập trung trạng thái nhiều chuyền

Đây chỉ là một ví dụ triển khai hệ thống cảnh báo.

Các hệ thống khi thực hiện cần được khảo sát thực tế, và đưa ra các phương án phù hợp với từng nhu cầu giám sát, số lượng chuyền may, giao thức truyền thông, quy mô tổ chức của doanh nghiệp.



Lợi ích khi triển khai hệ thống cảnh báo sự cố chuyền may

- Rút ngắn thời gian truyền thông tin khi có bất thường

- Giúp tổ trưởng và bộ phận hỗ trợ nhìn thấy trạng thái nhanh hơn

- Phân loại rõ thiếu vật liệu, lỗi thiết bị, chất lượng và yêu cầu hỗ trợ

- Mở rộng linh hoạt từ một chuyền lên nhiều khu vực

- Có thể kết hợp phần mềm để lưu lịch sử và thống kê thời gian xử lý



Tư vấn cấu hình hệ thống cảnh báo sự cố chuyền may

Cung cấp số chuyền, số vị trí gọi, loại cảnh báo và khoảng cách nhà xưởng để lựa chọn hộp nút, đèn, Gateway và phương thức truyền thông phù hợp.
