Hệ thống giám sát năng lượng TTP Energy Monitoring theo dõi điện năng, chi phí, đồng hồ qua Web

Khi nhà máy sử dụng nhiều đồng hồ điện ở các dây chuyền và phân xưởng, việc ghi chỉ số thủ công dễ làm chậm quá trình tổng hợp, khó xác định khu vực tiêu thụ lớn và mất nhiều thời gian lập báo cáo. Một hệ thống giám sát năng lượng tập trung giúp người quản lý theo dõi công suất, điện năng và trạng thái thiết bị trên cùng một màn hình.

Hệ thống giám sát năng lượng TTP Energy Monitoring là giải pháp Web đang được phát triển theo hướng kết hợp TTPDriver đọc dữ liệu Modbus TCP/RTU, dịch vụ lưu trữ năng lượng riêng và giao diện giám sát đa nền tảng. Người dùng có thể theo dõi trong mạng LAN hoặc qua Internet bằng FRPC/FRPS, sử dụng chung một Website và cơ sở dữ liệu tại nhà máy.

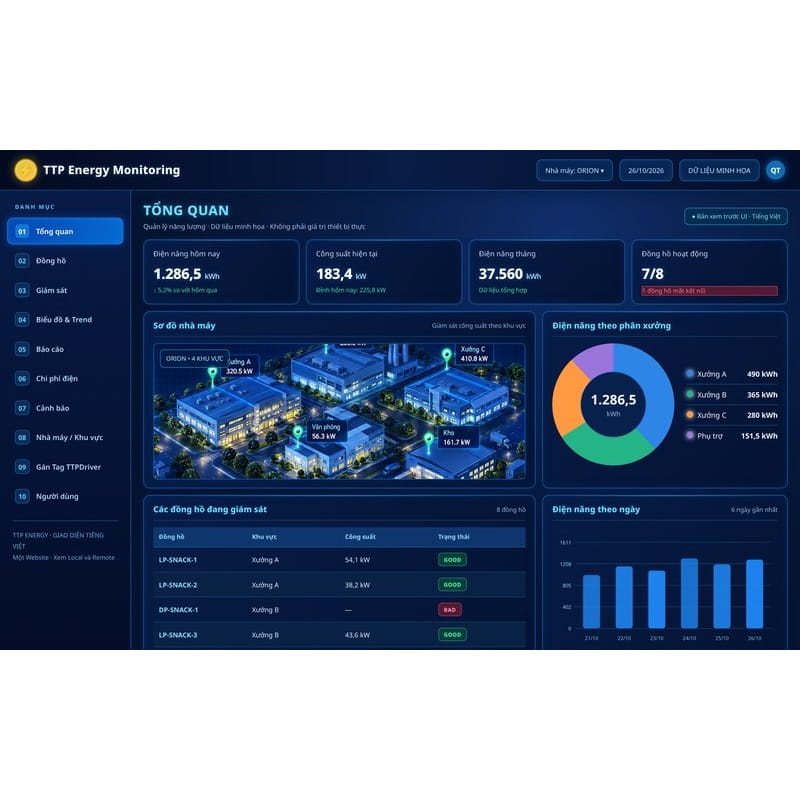

Bản thiết kế giao diện minh họa nhà máy ABC với nền xanh navy đậm, các đường viền và điểm nhấn xanh neon, thẻ thông số rõ ràng cùng sơ đồ nhà máy trực quan. Bố cục hướng tới môi trường giám sát công nghiệp, giúp nhận biết nhanh công suất, điện năng, khu vực tiêu thụ và trạng thái đồng hồ trên một Website. Các số liệu và tên nhà máy ABC trong hình chỉ dùng để minh họa.

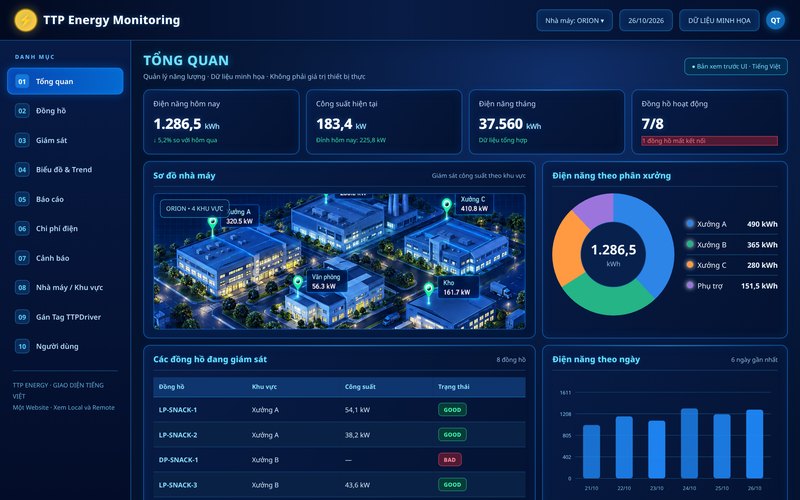

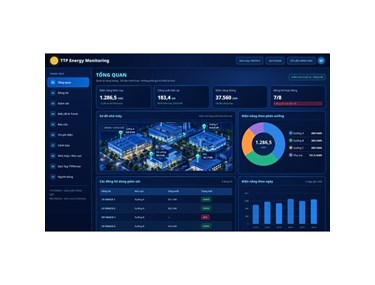

Dashboard giám sát năng lượng qua Web của nhà máy ABC (minh họa), sơ đồ nhà máy và công suất điện - Giao diện minh họa.



Hệ thống giám sát năng lượng tập trung là gì?

Hệ thống giám sát năng lượng thu thập chỉ số từ các đồng hồ đo điện, đồng hồ nước, đồng hồ gas hoặc thiết bị đo tương thích, sau đó chuyển dữ liệu thành giá trị tức thời, biểu đồ lịch sử và báo cáo theo thời gian. Thay vì đăng nhập riêng từng thiết bị, người dùng có thể xem tổng quan toàn nhà máy rồi mở chi tiết từng khu vực hoặc đồng hồ.

Các thông số thường được quan tâm gồm điện áp, dòng điện, công suất tác dụng (kW), điện năng tích lũy (kWh), hệ số công suất, tần số và trạng thái kết nối. Các thông số thực tế phụ thuộc chức năng từng đồng hồ và bản đồ thanh ghi được cấu hình.



Một Website cho máy tính, điện thoại và máy tính bảng

Giao diện TTP Energy Monitoring được định hướng theo thiết kế Responsive Web, thống nhất phong cách xanh navy - xanh neon. Trên máy tính, sơ đồ nhà máy, thẻ chỉ số, biểu đồ và danh sách đồng hồ được trình bày trên cùng một màn hình; trên điện thoại hoặc máy tính bảng, các khối nội dung sẽ được sắp xếp lại theo kích thước hiển thị. Không cần tạo nhiều Website khác nhau.

Tại nhà máy, người dùng mở Website bằng địa chỉ mạng nội bộ. Khi ra ngoài, cùng Website có thể được công bố qua FRPC kết nối đến FRPS trên VPS, sử dụng HTTPS và cơ chế xác thực. Hai nhóm người dùng Local và Remote có thể xem đồng thời mà không làm TTPDriver phải đọc lại Modbus cho từng trình duyệt.



Các chức năng chính của hệ thống giám sát năng lượng TTP Energy Monitoring

Dashboard tổng quan điện năng và công suất

Dashboard hiển thị điện năng trong ngày, điện năng theo tháng, công suất hiện tại, công suất lớn nhất và số đồng hồ đang hoạt động. Biểu đồ cho thấy sự thay đổi phụ tải theo thời gian, hỗ trợ nhận biết thời điểm tiêu thụ điện tăng cao.

Quản lý đồng hồ theo nhà máy và phân xưởng

Người quản trị có thể tổ chức thiết bị theo nhà máy, khu vực, dây chuyền hoặc nhóm phụ tải. Mỗi đồng hồ có tên, model, vị trí lắp đặt và liên kết Device/Tag từ TTPDriver. Cấu trúc này thuận tiện khi mở rộng từ vài đồng hồ đến nhiều khu vực giám sát.

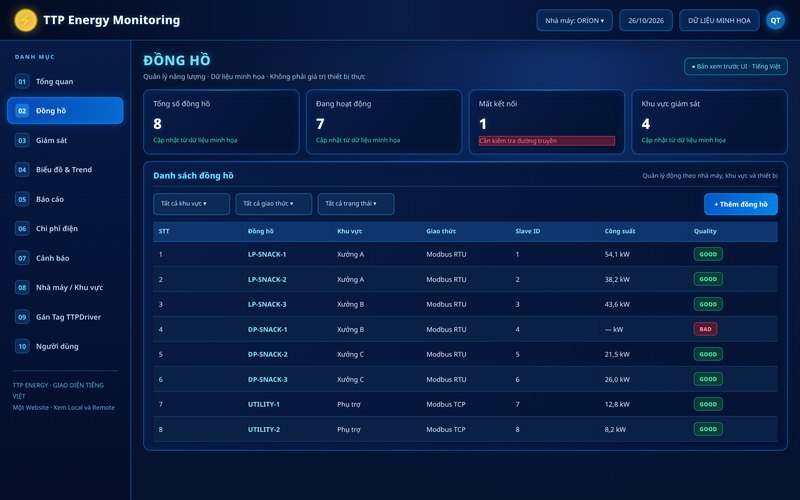

Danh sách đồng hồ điện Modbus và trạng thái kết nối trên giao diện - Giao diện minh họa.



Theo dõi thông số và chất lượng dữ liệu từng Tag

Khi chọn một đồng hồ, người dùng xem các thông số điện áp ba pha, dòng điện ba pha, công suất, điện năng, hệ số công suất và tần số nếu đồng hồ cung cấp. Mỗi giá trị đi kèm trạng thái GOOD, BAD, STALE hoặc UNKNOWN và thời điểm cập nhật để tránh hiểu nhầm dữ liệu cũ là dữ liệu đang đo.

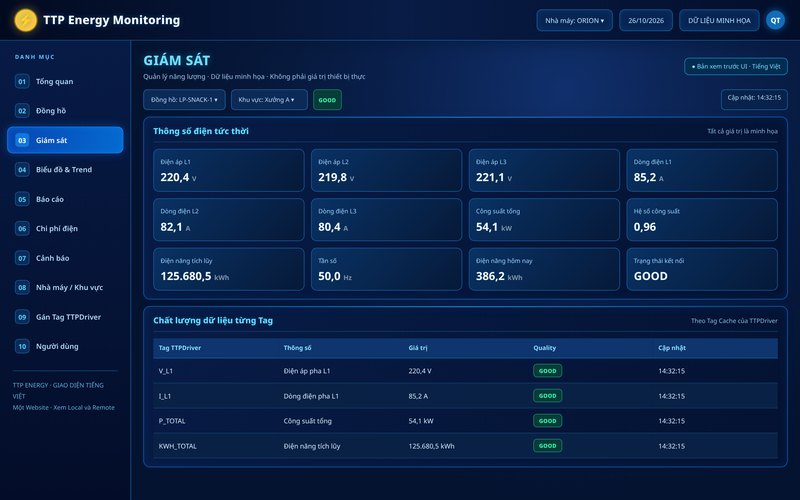

Màn hình giám sát điện áp, dòng điện và công suất từng đồng hồ điện - Giao diện minh họa.



Biểu đồ Trend và lịch sử tiêu thụ

Biểu đồ cho phép chọn đồng hồ, đại lượng đo và khoảng thời gian. Giá trị công suất được dùng để quan sát biến động phụ tải, trong khi chỉ số kWh tích lũy hỗ trợ tính điện năng tiêu thụ theo giờ, ngày hoặc tháng. Tốc độ lấy mẫu và thời gian lưu được cấu hình phù hợp với nhu cầu giám sát.

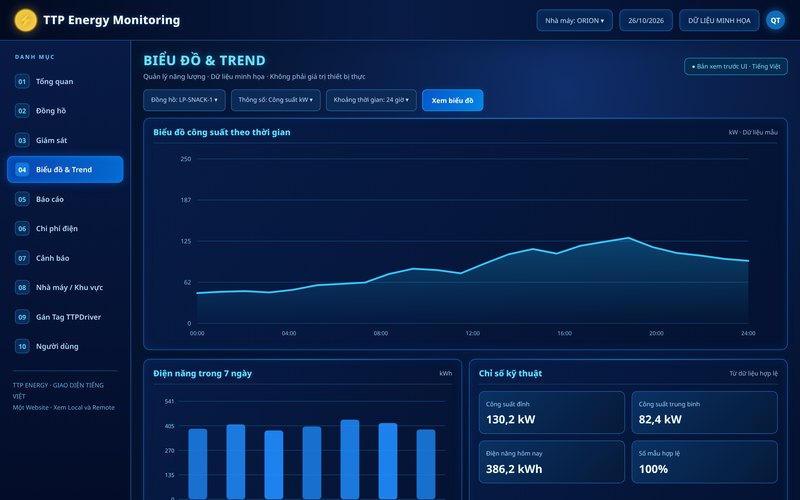

Biểu đồ Trend công suất và điện năng theo thời gian trên TTP Energy Monitoring - Giao diện minh họa.



Báo cáo điện năng theo ngày, tháng và năm

Dữ liệu lịch sử có thể được tổng hợp theo từng đồng hồ, khu vực hoặc nhà máy. Người quản lý có thể so sánh các kỳ, tìm khu vực sử dụng nhiều điện và xuất bảng số liệu ra Excel/PDF khi chức năng báo cáo được triển khai hoàn thiện.

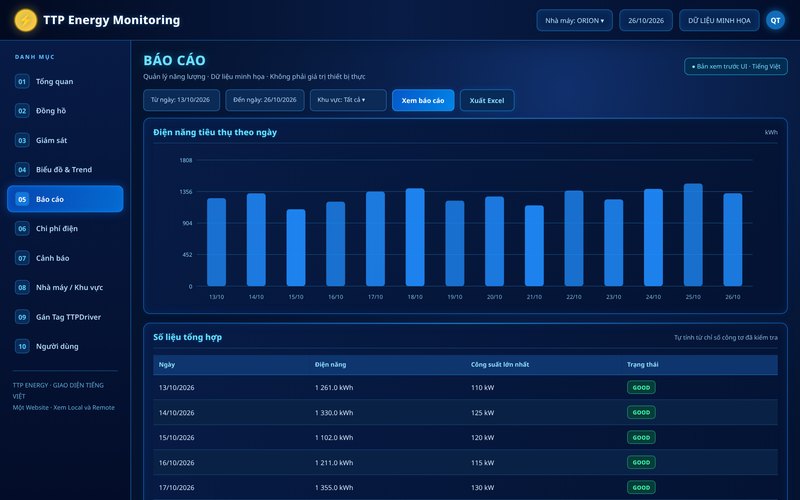

Giao diện báo cáo điện năng giờ ngày tháng và xuất dữ liệu - Giao diện minh họa.



Chi phí điện theo biểu giá cấu hình

Hệ thống dự kiến hỗ trợ khai báo khung giờ cao điểm, bình thường và thấp điểm cùng thời gian hiệu lực của biểu giá. Phần mềm sử dụng điện năng hợp lệ theo từng khoảng để tính chi phí ước tính. Kết quả cần được đối chiếu với cấu trúc biểu giá và hóa đơn thực tế khi nghiệm thu.

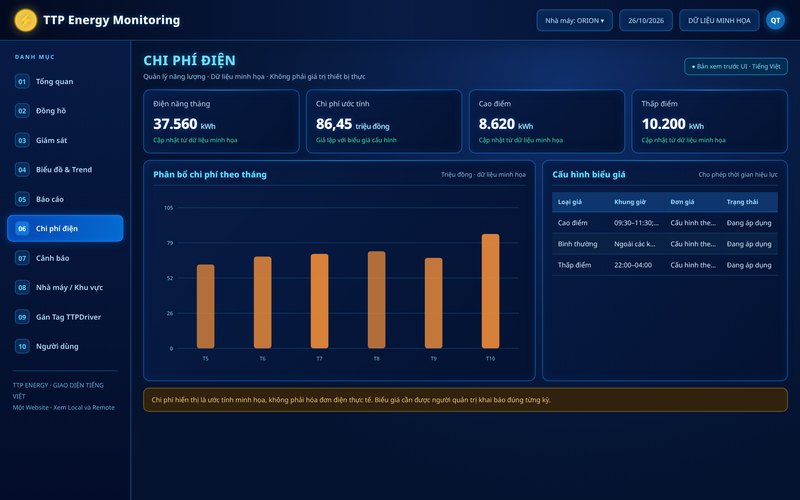

Màn hình cấu hình biểu giá và thống kê chi phí điện năng - Giao diện minh họa.



Cảnh báo mất kết nối và thông số bất thường

Cảnh báo có thể được tạo khi đồng hồ mất liên lạc, Tag không cập nhật, điện áp vượt giới hạn hoặc công suất vượt ngưỡng. Mỗi sự kiện cần được lưu thời gian phát sinh, thiết bị liên quan, mức độ và tình trạng xử lý. Dữ liệu đo không hợp lệ phải được đánh dấu rõ, không tự động thay bằng số 0.

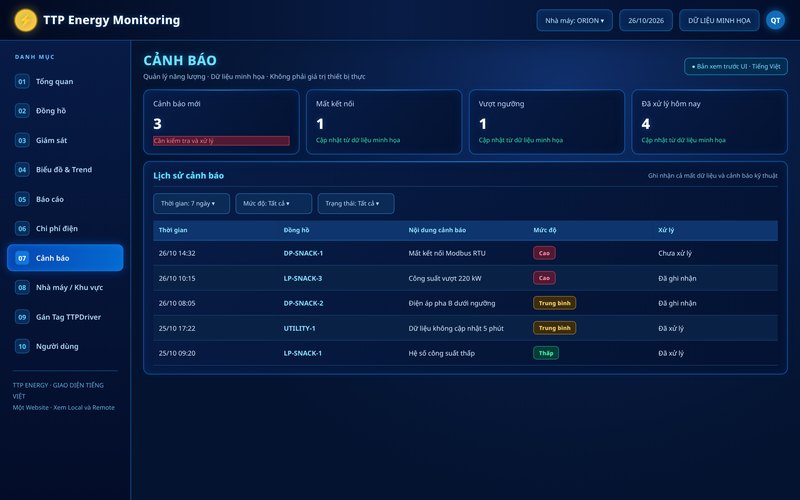

Nhật ký cảnh báo mất kết nối và các thông số điện bất thường - Giao diện minh họa.



Quản lý năng lượng theo nhà máy và khu vực

Màn hình nhà máy và khu vực cho phép tổ chức các điểm đo theo phân xưởng, tòa nhà, dây chuyền hoặc nhóm phụ tải. Giao diện sơ đồ giúp người quản lý xác định vị trí đo và truy cập số liệu tổng hợp của từng khu vực; số liệu phụ thuộc vào đồng hồ đã cấu hình và dữ liệu thực tế được thu thập.



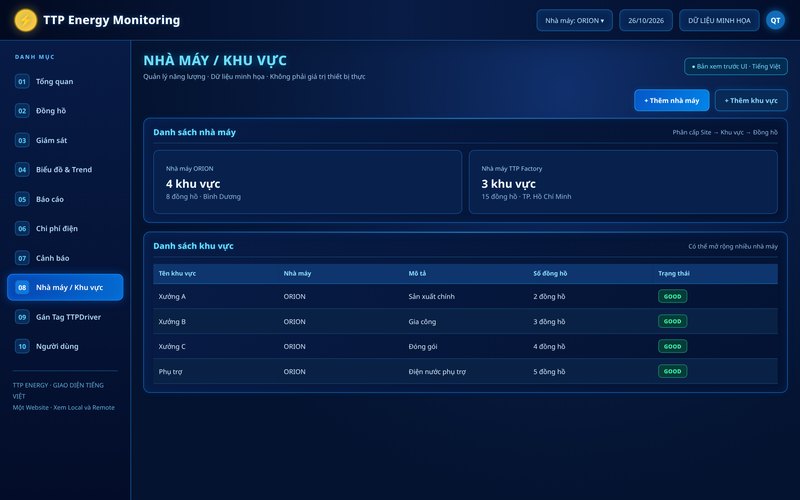

Giao diện quản lý nhà máy ABC, phân xưởng và khu vực sử dụng điện - Giao diện minh họa.



Kết nối nhiều loại đồng hồ qua TTPDriver và Modbus

TTPDriver phụ trách giao tiếp với thiết bị Modbus TCP/RTU, quản lý Channel, Device, Group, Tag và bộ nhớ giá trị Tag Cache. Energy Server chỉ nhận các Tag đã gán vào từng đồng hồ, vì vậy không tạo thêm hàng nghìn yêu cầu Modbus mỗi khi có người mở trang Web.

Một đồng hồ có thể dùng Float32, Int16, UInt32 hoặc các kiểu dữ liệu khác, đồng thời có địa chỉ, Byte Order, Scale và Offset riêng. Cấu hình gán Tag giúp tái sử dụng cùng giao diện cho nhiều model đồng hồ mà không phải viết lại từng màn hình.

Với đồng hồ có nhóm thanh ghi liên tiếp và Tag rời, bộ đọc Hybrid được định hướng để tối ưu số yêu cầu đọc nhưng vẫn cần kiểm thử trên thiết bị thực.



Màn hình gán Tag TTPDriver vào thông số đồng hồ điện Modbus - Giao diện minh họa.



Quản lý tài khoản và phân quyền

Hệ thống dự kiến phân quyền theo nhóm quản trị, vận hành và người xem. Người dùng được cấp quyền truy cập nhà máy, khu vực hoặc màn hình phù hợp, đồng thời ghi nhận nhật ký các thao tác quan trọng để thuận tiện kiểm tra.

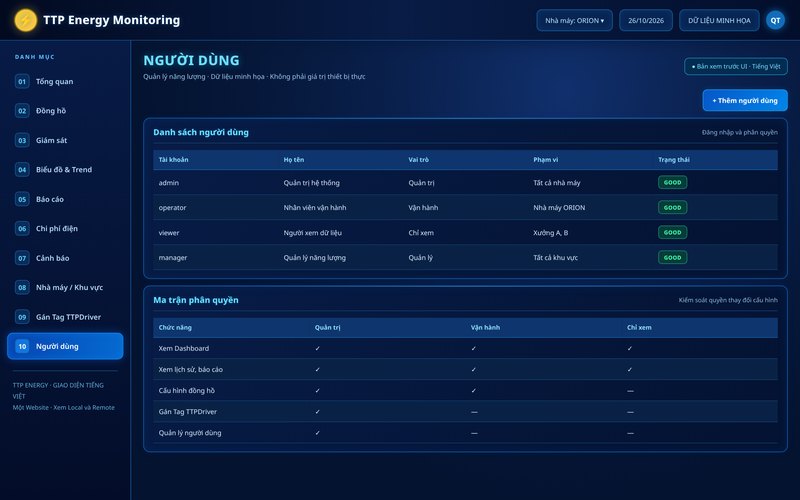

Giao diện quản lý người dùng và phân quyền TTP Energy Monitoring - Giao diện minh họa.



Cơ sở dữ liệu lưu lịch sử và tổng hợp điện năng

Dịch vụ TTP Energy Server được thiết kế chạy độc lập với TTPDriver. Dữ liệu được lưu trong cơ sở dữ liệu riêng, phân thành thông tin nhà máy, khu vực, đồng hồ, ánh xạ Tag, dữ liệu đo gốc, bảng tổng hợp giờ/ngày/tháng, biểu giá và cảnh báo. Một Website sử dụng chính cơ sở dữ liệu này cho cả Local lẫn Remote.

Điện năng tiêu thụ được tính từ chênh lệch chỉ số kWh tích lũy giữa hai mốc hợp lệ, không cộng trực tiếp các giá trị công tơ. Khi đồng hồ reset, thay thiết bị hoặc mất dữ liệu, hệ thống cần ghi nhận mốc mới, đánh dấu dữ liệu thiếu hoặc ước tính có kiểm soát. Khi tổng hợp theo khu vực, phải tránh cộng trùng đồng hồ tổng và đồng hồ nhánh.



Lợi ích khi triển khai giám sát năng lượng qua Web

–  Rút ngắn thời gian ghi chỉ số và tổng hợp điện năng giữa nhiều phân xưởng.

–  Quan sát công suất hiện tại, xu hướng phụ tải và thời điểm tiêu thụ cao.

–  Lưu lịch sử phục vụ so sánh ngày, tháng, năm và đánh giá hiệu quả vận hành.

–  Phát hiện sớm sự cố truyền thông và phân biệt dữ liệu hợp lệ với dữ liệu quá hạn.

–  Mở rộng đồng hồ điện, nước, gas theo cấu hình Tag và khu vực quản lý.

–  Theo dõi đồng thời từ mạng LAN và Internet mà không cần IP WAN tĩnh tại nhà máy.



Mô hình ứng dụng phù hợp

Giải pháp phù hợp để nghiên cứu triển khai tại nhà máy sản xuất, xưởng may, khu công nghiệp, tòa nhà, hệ thống phụ trợ và dây chuyền có nhiều điểm đo. Có thể bắt đầu với một nhóm đồng hồ rồi mở rộng dần theo nhà máy và khu vực, tùy năng lực máy chủ, thiết bị mạng và chu kỳ ghi dữ liệu.

Quy trình triển khai đề xuất

–  Khảo sát đồng hồ và mạng Modbus: giao thức, địa chỉ, Slave ID, Data Type và Byte Order.

–  Thiết lập Tag TTPDriver, kiểm tra giá trị thực và trạng thái GOOD/BAD.

–  Gán Tag vào mẫu đồng hồ, tạo nhà máy và khu vực trên Energy Server.

–  Thiết lập chu kỳ lưu lịch sử, báo cáo, biểu giá và ngưỡng cảnh báo.

–  Thử nghiệm Website trong LAN, sau đó cấu hình truy cập Remote qua FRPC và HTTPS.

–  Đối chiếu chỉ số, thử mất mạng, kiểm tra khôi phục dữ liệu trước khi nghiệm thu.



Câu hỏi thường gặp

Không có IP Internet tĩnh tại nhà máy có xem từ xa được không?

Có thể thiết kế đường truy cập qua FRPC kết nối tới FRPS trên VPS. Máy chủ nhà máy chủ động tạo kết nối ra ngoài, còn Website nội bộ vẫn hoạt động độc lập khi đường Internet gặp sự cố.

Có thể dùng nhiều hãng đồng hồ điện khác nhau không?

Có thể cấu hình theo model và Tag thực tế, miễn thiết bị có phương thức kết nối được TTPDriver hỗ trợ. Mỗi đồng hồ có thể có bản đồ địa chỉ, kiểu dữ liệu và hệ số quy đổi riêng.

Mất kết nối đồng hồ có làm sai báo cáo điện năng không?

Hệ thống cần lưu Quality và thời điểm dữ liệu. Những khoảng thiếu số liệu phải được ghi nhận hoặc xử lý theo quy tắc đã kiểm chứng, không tự động coi giá trị mất kết nối bằng 0 kWh.



Hệ thống giám sát năng lượng TTP Energy Monitoring – Nền tảng giám sát năng lượng có thể mở rộng

TTP Energy Monitoring hướng tới một Website dễ theo dõi, quản lý đồng hồ linh hoạt và lưu trữ lịch sử dài hạn trên nền dữ liệu TTPDriver. Mục tiêu là giúp đơn vị vận hành theo dõi năng lượng tập trung và có thông tin rõ ràng để phân tích mức sử dụng điện.

Liên hệ TTPScada để trao đổi cấu hình thiết bị, phạm vi giám sát và kế hoạch thử nghiệm phù hợp. Các hình ảnh trong bài là giao diện thiết kế minh họa; tính năng vận hành sẽ được xác nhận sau quá trình tích hợp và nghiệm thu thực tế.
