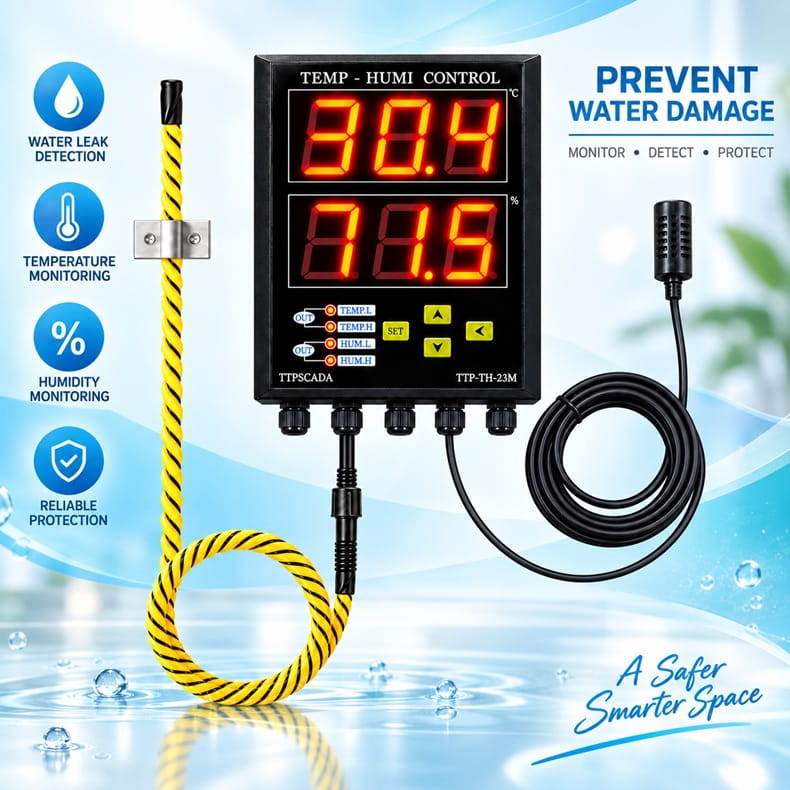

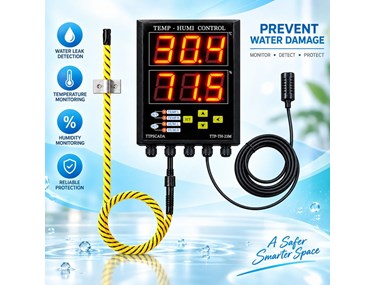

TTP-TH-23M bộ cảnh báo rò rỉ nước và nhiệt độ độ ẩm 3 trong 1

TTP-TH-23M bộ cảnh báo rò rỉ nước và nhiệt độ độ ẩm 3 trong 1 được phát triển từ nền tảng TTP-TH-23M để theo dõi đồng thời ba nhóm rủi ro thường gặp trong nhà kho, phòng máy và khu kỹ thuật: nhiệt độ bất thường, độ ẩm bất thường và nước xuất hiện tại vị trí không mong muốn.

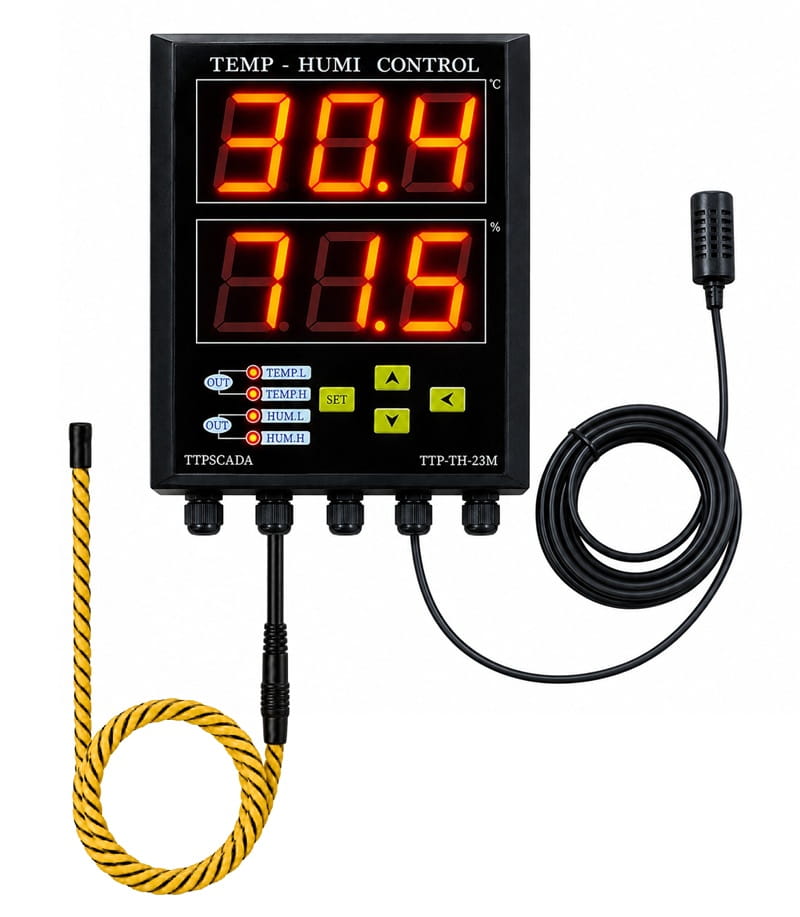

Điểm dễ nhận biết của TTP-TH-23M là hai dòng LED đỏ cỡ lớn hiển thị riêng nhiệt độ và độ ẩm. Với phiên bản 3in1, hệ thống được bổ sung dây/cảm biến phát hiện rò rỉ nước, nhờ đó người vận hành vừa quan sát trực tiếp thông số môi trường vừa có thêm cảnh báo khi nước xuất hiện ở khu vực cần bảo vệ.



TTP-TH-23M bộ cảnh báo rò rỉ nước và nhiệt độ độ ẩm 3 trong 1



Ba chức năng được kết hợp trên phiên bản 3in1

- Theo dõi và cảnh báo nhiệt độ cao hoặc thấp theo ngưỡng cài đặt.

- Theo dõi và cảnh báo độ ẩm cao hoặc thấp theo ngưỡng cài đặt.

- Phát hiện rò rỉ nước tại khu vực bố trí dây/cảm biến nước.

- Phần nhiệt độ và độ ẩm của TTP-TH-23M có bốn trạng thái Temp.L, Temp.H, HUM.L và HUM.H. Người dùng có thể chọn chế độ không cảnh báo, chỉ cảnh báo thấp, chỉ cảnh báo cao hoặc cả cao và thấp cho từng nhóm thông số.



Chức năng cảnh báo rò rỉ nước hoạt động để làm gì?

Rò rỉ nước thường bắt đầu từ một lượng nhỏ ở các điểm khó quan sát như phía sau tủ, dưới sàn kỹ thuật, dưới đường ống hoặc gần dàn lạnh. Nếu chỉ chờ đến khi nước lan rộng mới phát hiện, nguy cơ ảnh hưởng đến hàng hóa, dây điện và thiết bị sẽ cao hơn.

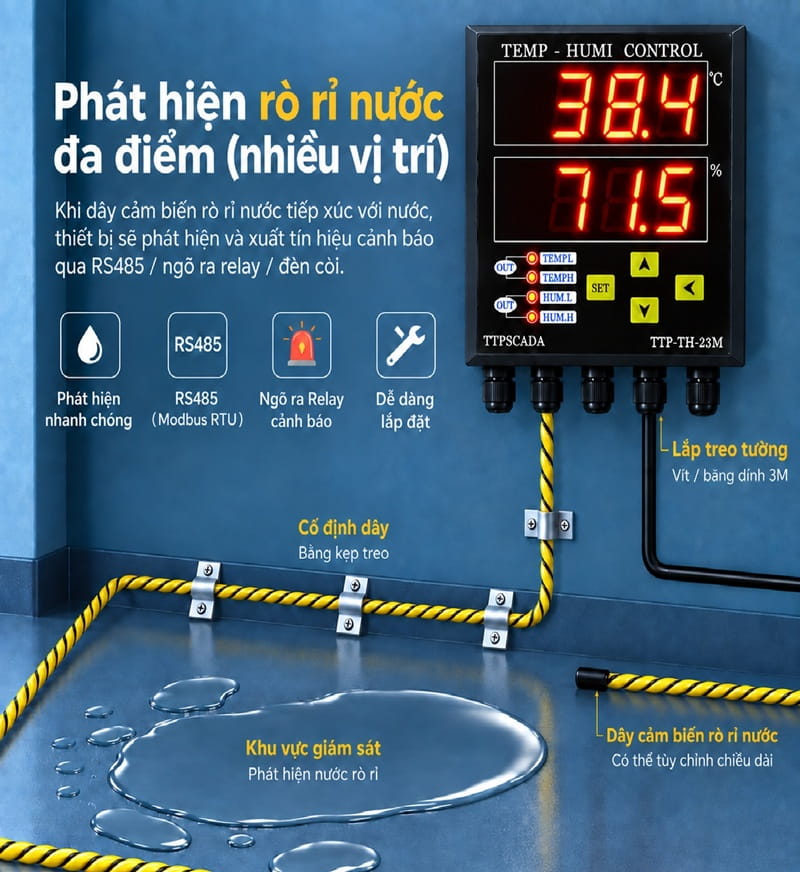

Ở phiên bản 3in1, dây/cảm biến phát hiện nước được bố trí tại vị trí có nguy cơ. Khi xuất hiện nước tại vùng giám sát, hệ thống có thể chuyển sang trạng thái cảnh báo rò rỉ để người vận hành kiểm tra sớm. Nội dung bài viết không gán thêm chiều dài dây, độ nhạy hay kiểu tiếp điểm vì các thông số này không được quy định trong MANUAL TTP-TH-23M.



Các vị trí nên ưu tiên bố trí cảm biến nước

- Dưới dàn lạnh, đường thoát nước ngưng của điều hòa hoặc hệ thống HVAC.

- Dọc chân tường và dưới sàn nâng của phòng server, phòng IT.

- Gần đường ống, van, bơm, bồn chứa hoặc khu vực có khả năng rò nước.

- Quanh tủ lạnh, tủ đông, kho lạnh hoặc thiết bị làm mát có nước ngưng.

- Khu vực gần tủ điện nhưng có nguy cơ nước xâm nhập từ mái, sàn hoặc đường ống.



Vì sao cảnh báo rò nước nên đi cùng nhiệt độ và độ ẩm?

Ba yếu tố này thường xuất hiện cùng trong các khu vực kỹ thuật. Ví dụ, điều hòa phòng server gặp sự cố có thể làm nhiệt độ tăng; ống thoát nước ngưng bị nghẹt có thể gây rò nước; độ ẩm tăng cao lại làm tăng nguy cơ ngưng tụ trên bề mặt lạnh. Một hệ thống giám sát chung giúp người vận hành nhìn được nhiều dấu hiệu bất thường tại cùng một vị trí thay vì lắp các thiết bị hoàn toàn tách rời.

TTP-TH-23M sử dụng đầu dò SHT20 theo MANUAL, dải đo nhiệt độ -40 đến 125°C và độ ẩm 0 đến 100%RH. Màn hình LED lớn giúp kiểm tra nhanh tại hiện trường, còn ngưỡng cao/thấp hỗ trợ phát hiện khi điều kiện môi trường đi ra ngoài phạm vi mong muốn.



Ứng dụng thực tế của TTP-TH-23M bộ cảnh báo rò rỉ nước và nhiệt độ độ ẩm 3 trong 1

- Phòng server, phòng máy chủ: theo dõi nhiệt - ẩm và phát hiện nước từ điều hòa, đường thoát nước hoặc sàn kỹ thuật.

- Kho lạnh, kho thực phẩm: theo dõi điều kiện bảo quản và nhận biết sớm nước rò từ hệ thống lạnh.

- Kho dược phẩm, khu bảo quản: bổ sung giám sát nước ở khu vực có hệ thống làm mát hoặc đường ống.

- Nhà xưởng, phòng kỹ thuật: cảnh báo khi nhiệt độ/độ ẩm lệch ngưỡng và khi nước xuất hiện gần máy móc.

- Tủ điện và khu điều khiển: dùng cảm biến nước ở vùng có nguy cơ thấm hoặc rò nhưng không đặt cảm biến vào vị trí không phù hợp với yêu cầu an toàn điện.



Khả năng mở rộng truyền thông

TTP-TH-23M có tùy chọn RS485 Modbus RTU hoặc Modbus TCP. Với hệ thống cần thu thập dữ liệu tập trung, phần nhiệt độ và độ ẩm có thể được tích hợp vào PLC, HMI, SCADA hoặc phần mềm phù hợp.



Dây/cảm biến phát hiện rò rỉ nước

Phần phát hiện rò rỉ nước sử dụng dây dò dạng không định vị: nước chạm tại vị trí nào dọc vùng cảm biến thì hệ thống có thể nhận biết trạng thái rò rỉ tại khu vực giám sát. Thiết kế dạng dây giúp trải dọc chân tường, dưới tủ, quanh đường ống hoặc dưới thiết bị làm mát để tăng vùng phát hiện so với một đầu dò điểm.



            HA DÂY CẢM BIẾN

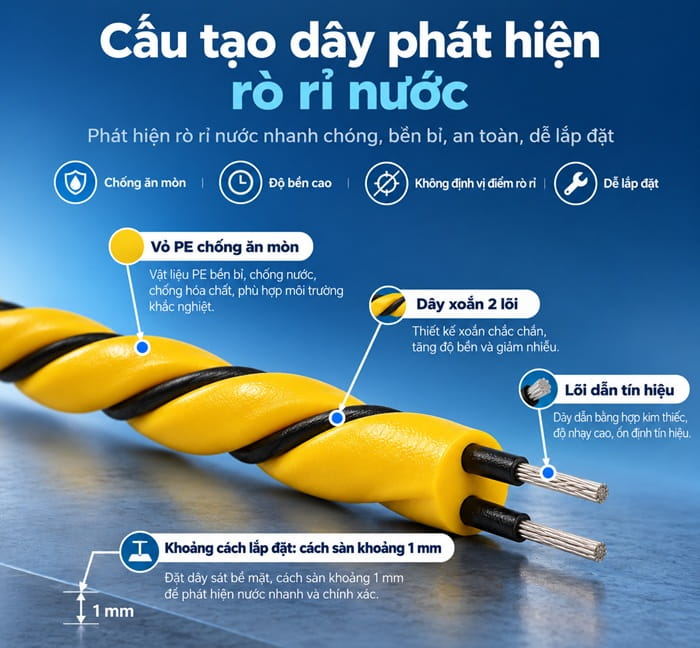

            Cấu tạo dây dò rò rỉ nước

            HA DÂY CẢM BIẾN

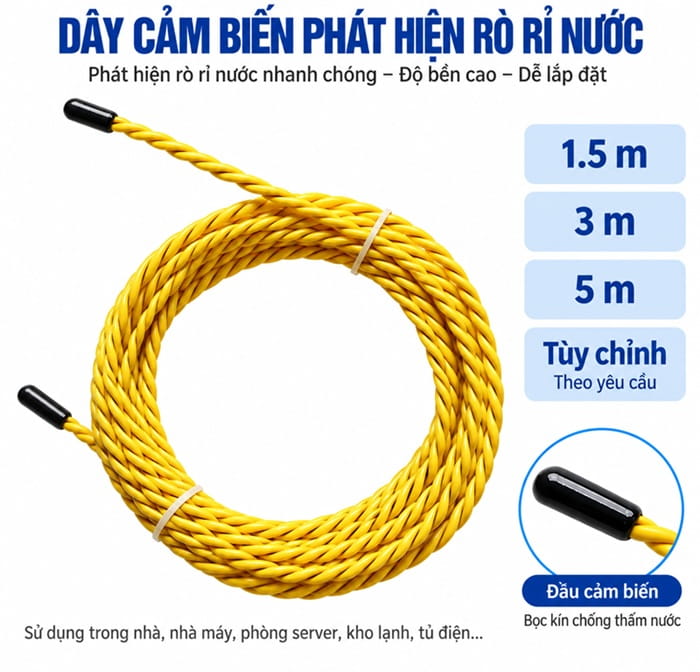

            Tùy chọn chiều dài dây cảm biến



- Cấu tạo: Dây có cấu trúc 2 lõi có che chắn, bố trí dạng xoắn; lớp ngoài bằng PE chống ăn mòn.

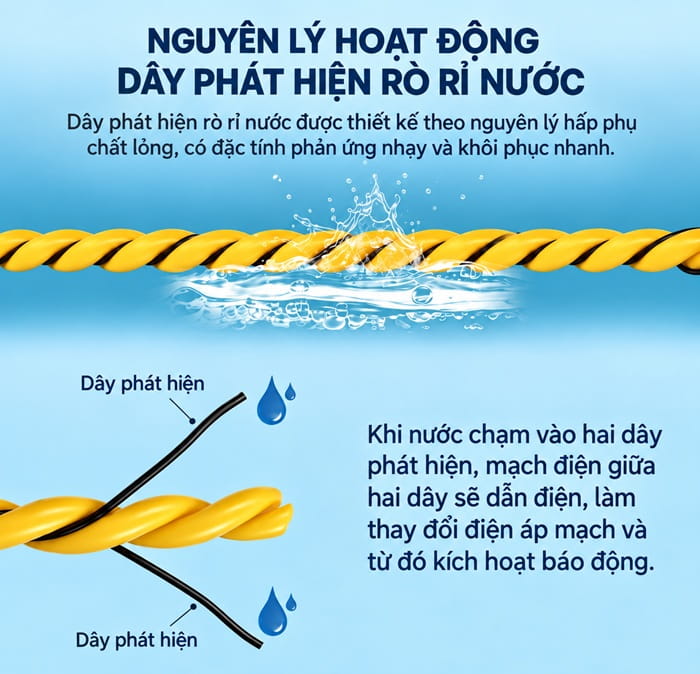

- Nguyên lý phát hiện: khi nước đồng thời tiếp xúc hai đường cảm biến, độ dẫn điện giữa chúng thay đổi; mạch nhận biết sự thay đổi và tạo trạng thái cảnh báo.

- Chiều dài tùy chọn: 1,5 m, 3 m và 5 m; có thể đặt chiều dài khác.

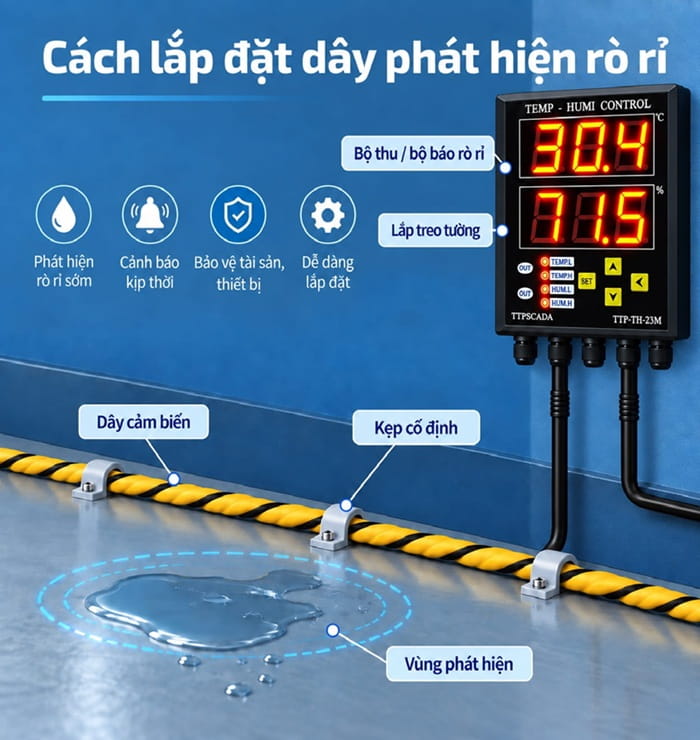

- Dây nên được bố trí theo đường nước có khả năng chảy hoặc tích tụ, thay vì đặt ngẫu nhiên giữa phòng.



Thông số kỹ thuật bộ TTP-TH-23M

Model: TTP-TH-23M - phiên bản mở rộng 3in1

Chức năng chính: Cảnh báo nhiệt độ, độ ẩm và phát hiện rò rỉ nước

Dây dò rò rỉ nước: Dạng không định vị, 2 lõi có che chắn, cấu trúc xoắn; lớp PE chống ăn mòn theo tài liệu dây cảm biến do người dùng cung cấp

Chiều dài dây tham khảo: 1,5 m / 3 m / 5 m; có thể đặt chiều dài khác theo nhà cung cấp, xác nhận cấu hình khi đặt hàng

Đầu dò nhiệt ẩm: SHT20

Khoảng đo nhiệt độ: -40 đến 125°C; sai số ±0,3°C

Khoảng đo độ ẩm: 0 đến 100%RH; sai số ±3%RH

Cảnh báo nhiệt ẩm: Nhiệt độ cao/thấp; độ ẩm cao/thấp; điều khiển cảnh báo ON/OFF

Ngõ ra nền: 4 relay cho Low/High Temperature và Low/High Humidity

Hiển thị: LED 7 đoạn màu đỏ; mỗi dòng 3 chữ số, mỗi chữ số khoảng W50 x H70 mm

Nguồn: 100-240VAC 50/60Hz; và các tùy chọn nguồn khác khi đặt hàng

Truyền thông: RS485 Modbus RTU hoặc Modbus TCP - tùy chọn

Cài đặt: Phím nhấn mặt trước; có thể cài thời gian ổn định ngõ ra 0-99 giây

Kích thước tham chiếu: Khoảng W193,5 x H241 x D78 mm

            HA KÍCH THƯỚC



Kích thước và kiểu lắp đặt

Bộ cảnh báo TTP-TH-23M thể hiện kích thước mặt trước khoảng 193,5 x 241 mm và chiều sâu khoảng 78 mm.

Khi bố trí lắp đặt, cần chừa không gian cho đầu cáp, đầu dò và dây cảm biến.





Phiên bản TTP-TH-23M bộ cảnh báo rò rỉ nước và nhiệt độ độ ẩm 3 trong 1 phù hợp khi cần gom ba nhu cầu theo dõi nhiệt độ, độ ẩm và rò rỉ nước vào cùng một giải pháp TTP-TH-23M. Điểm quan trọng là thiết bị vẫn giữ phần đo và cảnh báo nhiệt ẩm theo MANUAL, đồng thời bổ sung lớp phát hiện nước cho các vị trí có nguy cơ rò rỉ.
